1  控制要求

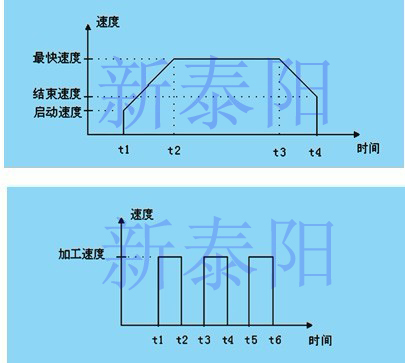

      数控钻床的控制要求为:（1）控制系统应可调整钻孔加工程序选择;（2）不同的加工阶段可以选择不同的加工速度和加工深度。空程的时候的进刀曲线如图1所示，加工的进刀曲线如图2所示:（3）主轴转速应可调节，且范围应宽广。（4）加工精度高，加工深度误差小于0.05mm。

2  系统的硬件设计
      根据系统的控制要求配置硬件如下;
l 控制器:1个新泰阳PLC CPU222晶体管型的，带两轴高速脉冲输出;
l 人机界面:TD200;

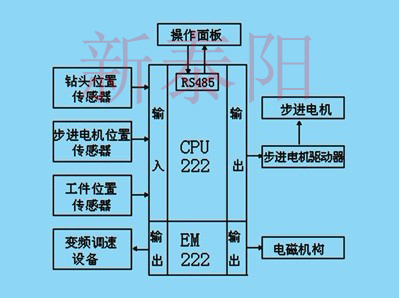

l 外设:2个步进电机、2个步进电机驱动器、2个三相电机、1台变频器、1个em222、8个电磁开关、4个光电传感器和1个霍尔传感器。系统的硬件结构如图3所示。

3 系统的i/o点分配

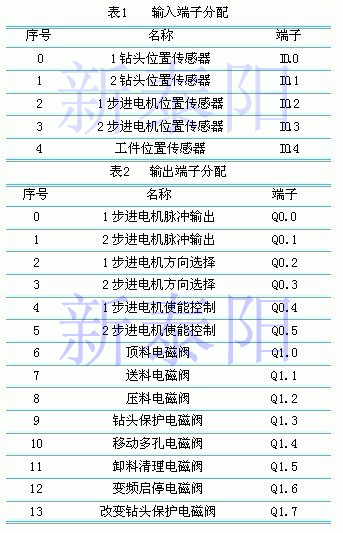

      由硬件结构图可知，系统需要5个输入点和14个输出点。cpu222plc有8个输入点和6个输出点，因此需要增加一个扩展模块，选用有8点输出的数字量扩展模块em222。输入点是i0.0～i0.7;输出点是q0.0～q0.5和q1.0～q1.7。分配情况见表1和表2;
4 控制器
      系统的关键设备是plc。专门用于工业过程自动化控制的电脑器件，具有极高的可靠性和稳定性。本系统选用新泰阳cpu222plc作为控制核心，利用cpu222的2路独立的100khz的高速脉冲输出来控制步进电机的运动。此高速脉冲信号不能用来直接驱动步进电机，需通过步进电机驱动器将功率放大后才能起作用。5路数字量输入分别与5个传感器相连接，用来判断钻头位置，步进电机位置，工件的位置。14路数字量输出中，有6路用来控制步进电机驱动器，8路用来控制电磁阀开关。
5 系统的外设
      根据系统对钻孔精度的高要求，选用步进电机来控制孔的加工。步进电机可以精确到一个脉冲，在本系统中一个脉冲的精度是0.005mm。步进电机驱动器用于驱动步进电机，从而控制钻头的动作，完成钻孔。步进电机驱动器接收plc的信号，包括cp步进脉冲信号，dir方向信号，free脱机信号，经过其内部的功放电路和处理电路后输出到后面连接的两相步进电机。步进电机根据信号的变化来产生相应的动作。电磁阀直接接受来自plc的控制信号产生动作。另外，plc直接接受传感器的信号，通过内部程序的运算和逻辑判断来决定输出。
      变频器用来控制主轴三相电机的转速。本系统中变频器采用基本参数运行模式，由电位器来设定运行频率，变频器的启动和停止由外部端子控制。根据不同工件的特点，通过旋转电位器来改变主轴电机的转速，外部端子的信号由plc的第12路数字量输出控制；
