● 连接称重传感器（或多个传感器并联）时，不用外接电位器调零。使用WGSET库指令校准就可以得到重量数值。

型号订货号	EM231AN AI2 x Weight EM231AN-3WG2（18bit）	EM231AN AI2 x Weight EM231AN-5WG2（15bit）
物理特性
尺寸(W×H×D) 电源电压电流消耗（24VDC）	71.2×80×62mm 20.4 至 28.8 VDC 50mA（并联最多传感器时），10mA（未连接传感器时）	71.2×80×62mm 20.4 至 28.8 VDC 50mA（并联最多传感器时），10mA（未连接传感器时）
称重模块特性
模拟量输入点数占用模拟量映像寄存器隔离模块刷新周期	2 占4个AIW地址无可以通过模块拨码开关设置，最快4ms刷新全部通道	2 占4个AIW地址无可以通过模块拨码开关设置，最快4ms刷新全部通道
模拟量采集速度完成全部通道采集时间模拟量输入响应	1000次每秒 2ms 4ms - 95%	1000次每秒 2ms 4ms - 95%
称重传感器连接规范

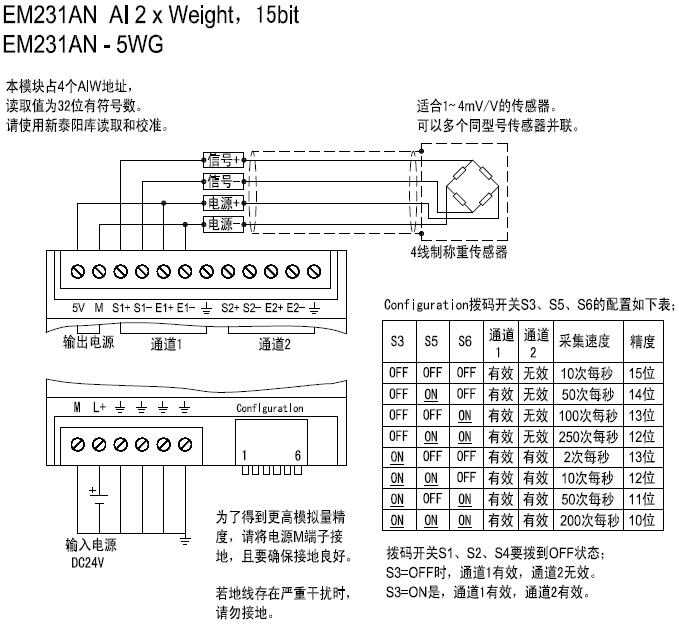

输入类型适用的传感器称重传感器接线类型	差分输入 1mV/V、2mV/V、3mV/V、4mV/V。 4线制或6线制,可多个同型号称重传感器并联	差分输入 1mV/V、2mV/V、3mV/V、4mV/V。 4线制或6线制,可多个同型号称重传感器并联
激励电压最大激励电流允许负载电阻范围	最小4.6V，最大4.9V，有短路保护 120mA，有过流保护功能。大于43欧，小于5000欧。多传感器并联时，并联后电阻要在这个阻值范围。	最小4.6V，最大4.9V，有短路保护 120mA，有过流保护功能。大于43欧，小于5000欧。多传感器并联时，并联后电阻要在这个阻值范围。
最大允许并联称重传感器数量	并联称重传感器的数量没有限制，但并联后电阻要在允许负载电阻范围内。	并联称重传感器的数量没有限制，但并联后电阻要在允许负载电阻范围内。
调零与校准	连接称重传感器（或多个传感器并联）时，不用外接电位器调零。使用WGSET库指令校准就可以得到重量数值。	连接称重传感器（或多个传感器并联）时，不用外接电位器调零。使用WGSET库指令校准就可以得到重量数值。
最大称重传感器距离	500m，必须采用6线制接法去延长连接线，且需要采用屏蔽双绞线。请确保布线远离动力线。	500m，必须采用6线制接法去延长连接线，且需要采用屏蔽双绞线。请确保布线远离动力线。
端口保护	最大过压5V，请确保布线不与机壳或其他导电物体短路。	最大过压5V，请确保布线不与机壳或其他导电物体短路。
模拟量采集特性
最大测量信号电压范围最大信号电压对应数值输入数据格式	约±39mV，（与拨码开关设置无关）。 -2147483648 到 +2147483647 32位有符号数，一个通道占用两个AIW地址，例如：主机为224，第一个扩展接此模块，则AIW0为第一通道高16位位数，AIW2为第一通道低16位数，AIW4为第二通道高16为数，AIW6为第2通道低16位数。	约±39mV，（与拨码开关设置无关）。 -2147483648 到 +2147483647 32位有符号数，一个通道占用两个AIW地址，例如：主机为224，第一个扩展接此模块，则AIW0为第一通道高16位位数，AIW2为第一通道低16位数，AIW4为第二通道高16为数，AIW6为第2通道低16位数。
模拟采集器分辨率实测有效分辨率重量测量精度综合漂移线性度偏差	24位 18位（拨码开关S3、S5、S6都为OFF时）由用户校准决定。小于0.01%FS（拨码开关S3、S5、S6都为OFF时）小于0.01%FS（拨码开关S3、S5、S6都为OFF时）	24位 15位（拨码开关S3、S5、S6都为OFF时）由用户校准决定。小于0.03%FS（拨码开关S3、S5、S6都为OFF时）小于0.03%FS（拨码开关S3、S5、S6都为OFF时）
