描述 |
CPU226ANXP DC/DC/DC |
CPU226H3 DC/DC/DCD |
|
物理特性 |
|

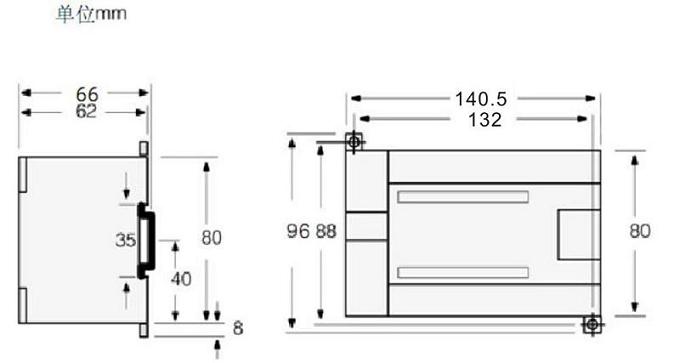

尺寸(W*H*D)
功耗 |
140.5*80*62mm
9W |
140.5*80*62mm
9W |
|
存储器特性 |
|
程序存储器
数据存储器
数据断电保存
万年历功能 |
32K
10K
10K(不需电池可永久保存)
有(需要配电池才能断电不丢失) |
32K
10K
10K(不需电池可永久保存)
有(需要配电池才能断电不丢失) |
|
常规特性 |
|
定时器总数
1ms
10ms
100ms
计数器总数
时间中断
边沿中断
布尔指令速度
模拟电位器
时钟 |
256 个
4 个
16 个
236 个
256
2 个1ms 分辨率
4 个上升沿和/或4 个下降沿
0.2us
2 个
内置 |
256 个
4 个
16 个
236 个
256
2 个1ms 分辨率
4 个上升沿和/或4 个下降沿
0.2us
2 个
内置 |
|
集成的通信功能 |
|
接口
PPI,波特率
自由口波特率
每段最大电缆长度
点到点(PPI主站模式) |
2 个RS-485 接口
9.6/19.2/187.5 kbaud
1.2kbaud 至115.2kbaud
使用隔离的中继器： 115.2 kbaud 可达1000 米；
是(NETR / NETW) |
2 个RS-485 接口
9.6/19.2/187.5 kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器： 115.2 kbaud 可达1000 米；
是(NETR / NETW) |
|
电源特性 |
|
输入电压
输入电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换) |
20.4 至 28.8 VDC
110mA (仅CPU，24 VDC)
700mA (最大负载，24 VDC)
不隔离
10ms ，24 VDC 时
0.5A，60V 可恢复保险丝 |
20.4 至 28.8 VDC
110mA (仅CPU，24 VDC)
700mA (最大负载，24 VDC)
不隔离
10ms ，24 VDC 时
0.5A，60V 可恢复保险丝 |
|
24 VDC 传感器电源 |
|
传感器电压
电流
隔离(传感器与逻辑) |
L+ 减 1V
0.39 A 终端限定非破坏性
非隔离 |
L+ 减 1V
0.39 A 终端限定非破坏性
非隔离 |
|
I/O 特性 |
|
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O 映象区
模拟I/O 映象区
允许最大的扩展I/O 模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出 |
14 输入
10 输出
2 输入
1 输出
256 (128 输入/128 输出)
64(32 输入/32 输出)
15个模块
14
6 个
6 个 每个30KHz
4 个 每个30KHz
2 个100kHz |
14 输入
10 输出
2 输入
1 输出
256 (128 输入/128 输出)
64(32 输入/32 输出)
15个模块
14
6 个
6 个 每个30KHz
4 个 每个30KHz
3 个100kHz |
|
数字量输入特性 |
|
本机集成数字量输入点数
输入类型
额定电压
最大持续允许电压
逻辑1 信号 (最小电压)
逻辑0 信号 (最大电压)
输入滤波时间
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
单相
两相
|
14 输入
漏型/源型 均可输入
24 VDC，4mA 典型值时
30V DC
15 VDC，2.5mA
5 VDC，1mA
可选(0.2至12.8ms)
是
500 VAC，1 分钟

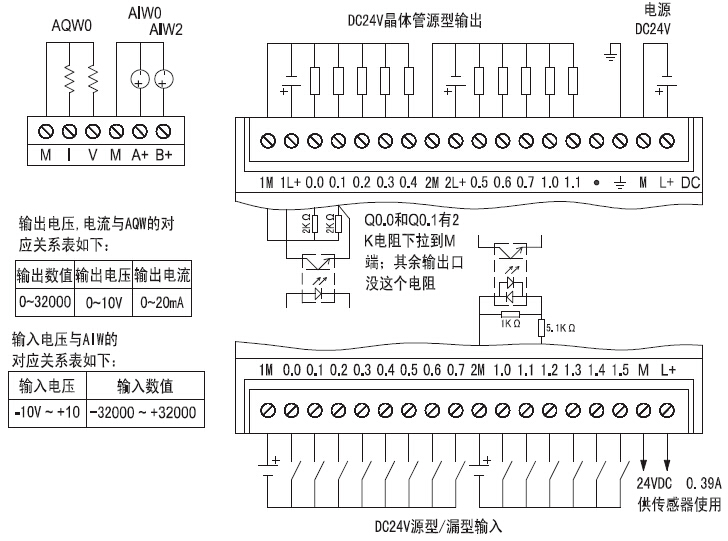

见接线图
30 KHz
30 KHz
|
14 输入
漏型/源型 均可输入
24 VDC，4mA 典型值时
30V DC
15 VDC，2.5mA
5 VDC，1mA
可选(0.2至12.8ms)
是
500 VAC，1 分钟
见接线图
30 KHz
30 KHz
|
|
数字量输出特性 |
|
本机集成数字量输出点数
输出类型
输出口电源电压(见接线图)
每点最大浪涌电流
每点额定电流
每个公共端的额定电流
每点额定电流时的逻辑1电压
10K负载时的逻辑0电压
漏电流(最大)
灯负载(最大)
最大驱动液压阀功率
接通电阻(接点)
隔离
光电隔离(现场到隔离)
隔离组 |
10 输出
固态 - MOSFET(源型)
20.4 至 28.8 VDC
31A，100ms
3A
15 A
最小为电源正电压 减1V
最大为电源负电压 加0.1V
10μA
63 W
63 W
最大0.18欧
500 VAC，1 分钟
见接线图 |
10 输出
固态 - MOSFET(漏型)
20.4 至 28.8 VDC
31A，100ms
3A
15 A
最大为电源负电压 加1V
最小为电源正电压 减0.1V
10μA
63 W
63 W
最大0.18欧
500 VAC，1 分钟
见接线图 |
|
延时(最大)
断开到接通
接通到断开
脉冲频率(最大)
机械寿命周期
触点寿命
两个输出并联
|
2μs(Q0.0, Q0.1)，100μs(其它)
3μs(Q0.0, Q0.1)，100μs(其它)
100kHz(Q0.0 和Q0.1)
不限次数
不限次数
是，仅输出同组时
|
2μs(Q0.0, Q0.1，Q0.6)，
100μs(其它输出点)
3μs(Q0.0, Q0.1，Q0.6)，
100μs(其它输出点)
100kHz(Q0.0 和Q0.1)
不限次数
不限次数
是，仅输出同组时
|
|
模拟量输入特性 |
|
本机集成模拟量输入点数
模拟量输入类型
电压范围
数据字格式，满量程
DC 输入阻抗
最大输入电压
分辨率
输入保护
精度
最差情况(0°至55°C)
典型值(25°C)
重复性
模拟到数字的转换时间
转换类型
阶跃响应
噪声抑制 |
2 输入
单端输入
±10 V
- 32000 至 + 32000
> 150 KΩ
36 VDC
10 位
有(35V输入过压保护)
± 2.5%满量程
± 1.0%满量程
± 0.05%满量程
3ms
Sigma Delta
最大25 ms
- 20 Db(50Hz 典型值) |
|
|
模拟量输出特性 |
|
本机集成输出点数
信号范围
电压输出
电流输出
数据字格式，满量程
电压
电流
分辨率，满量程
输出保护
精度
最差情况(0°至55°C)
电压输出
电流输出
典型(25°C)
电压输出
电流输出
稳定时间
电压输出
电流输出
最大驱动
电压输出
电流输出 |
1 输出(电压电流同步输出)
0 至10 V
0 至20mA
0 至+ 32000
0 至+ 32000
10 位
有(35V输入过压保护)
± 2%满量程
± 3%满量程
± 1%满量程
± 1%满量程
< 50 μs
< 100 μs
≥ 5000Ω
≤ 500Ω |
|
