描述
订货号 |
CPU224 AC/DC/RLY
CPU224-5AR |
|
物理特性 |
|
尺寸(W*H*D)
功耗 |
120.5*80*62mm
15W |
|
存储器特性 |
|
程序存储器
数据存储器
数据断电保存
万年历功能 |
16K
8K
8K(不需电池可永久保存)可通过FAHW库指令实现数据断电保存
有(需要配电池才能断电不丢失) |
|
常规特性 |
|
定时器总数
1ms
10ms
100ms
计数器总数
时间中断
边沿中断
布尔指令速度
模拟电位器
时钟 |
256 个
4 个
16 个
236 个
256
2 个1ms 分辨率
4 个上升沿和/或4 个下降沿
0.2us
2 个
内置 |
|
集成的通信功能 |
|
接口
PPI,波特率
自由口波特率
每段最大电缆长度
点到点(PPI主站模式) |
1 个RS-485 接口
9.6/19.2/187.5 kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器： 115.2 kbaud 可达1000 米；
是(NETR / NETW) |
|
电源特性 |
|
输入电压
输入电流
隔离(现场与逻辑)
保持时间(掉电)
保险(不可替换) |
85 至 264 VAC(47 至 63 Hz)
40/20mA(仅CPU，120/240 VAC)
140/70mA(最大负载，120/240 VAC)
1500VAC
20 / 80ms，120/240 VAC时
2A，250 V 时慢速熔断 |
|
24 VDC 传感器电源 |
|
传感器电压
峰值电流
额定工作电流
隔离(传感器与逻辑) |
20.4 至 28.8 VDC
2A峰值， 终端限定非破坏性
0.39 A 内置过流保护
非隔离 |
|
I/O 特性 |
|
本机数字量输入
本机数字量输出
数字I/O 映象区
模拟I/O 映象区
允许最大的扩展I/O 模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出 |
14 输入
10 输出
256 (128 输入/128 输出)
64(32 输入/32 输出)
7个模块
14
6 个
6 个 每个10KHz
4 个 每个10KHz
无 |
|
数字量输入特性 |
|
本机集成数字量输入点数
输入类型
额定电压
最大持续允许电压
逻辑1 信号 (最小)
逻辑0 信号 (最大)
输入滤波时间
隔离(现场与逻辑)
光电隔离
隔离组
高速输入速率
单相
两相 |
14 输入
单向，公共端只能接24V电源正极
24 VDC，4mA 典型值时
30V DC
18 VDC，2.5mA
5 VDC，1mA
可选(0.2至12.8ms)
是
500 VAC，1 分钟

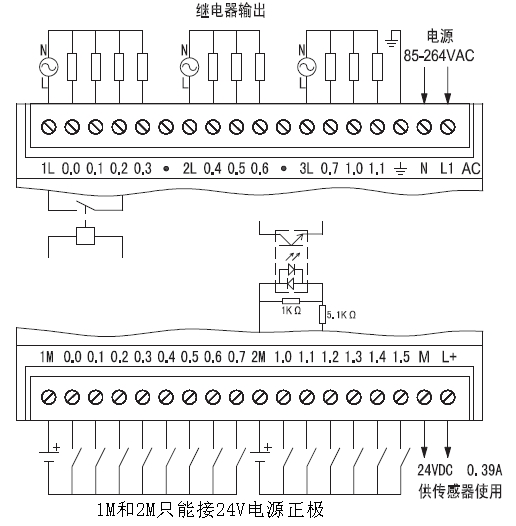

见接线图
10 KHz
10 KHz |
|
数字量输出特性 |
|
本机集成数字量输出点数
输出类型
输出口电源电压(见接线图)
每点最大浪涌电流
每点额定电流
每个公共端的额定电流
灯负载(最大)
接通电阻(接点)
隔离
逻辑到接点
隔离组 |
10 输出
干触点（继电器触点）
5 至30V DC 或5 至250V AC
8A，4s (10%工作率时)
5A
15A
60 W DC；200 W AC
0.2 Ω (新的时候最大值)
1500 VAC，1 分钟
见接线图 |
|
延时(最大)
断开到接通
接通到断开
脉冲频率(最大)
机械寿命周期
触点寿命
两个输出并联
|
10ms
10ms
1Hz
10,000,000(无负载)
100,000(额定负载)
否
|
