新泰阳NET通信模块使用手册： 202644153215828.rar

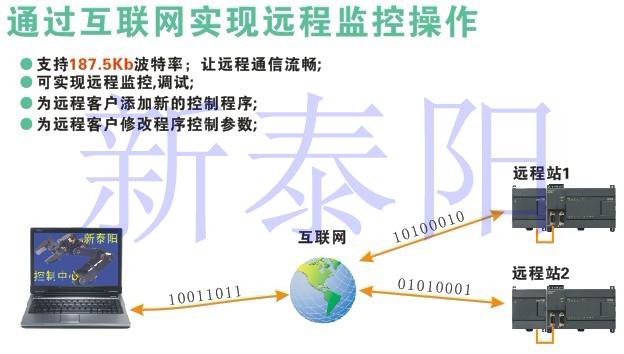

新泰阳NET通信模块，可作为 PLC的以太网编程电缆、可以作为透明数据转发和通信口扩展。可以实现485通信口与以太网通信口之间数据交换。可以将一个485通信口扩展为多个485通信口。
以太网接口：
电气特性：遵循10/100BASE-T标准，集成网络隔离变压器，隔离电压1500Vrms AC。
网线选型：常规环境使用 CAT5e（超5类）非屏蔽双绞线（UTP），最大通信距离100米。强干扰环境请使用CAT5e（超5类）及以上屏蔽双绞线（STP/FTP），并确保屏蔽层单端可靠接地。
针脚定义表：
|
|
|
|
|
|
|
2 |
|
|
3 |
|
|
4 |
保留，禁止接线 |
|
5 |
输入电源负极0V |
|
6 |
三个串口的6脚内部短接在一起 |
|
7 |
输入电源正极9-30V |
|
8 |
RS485信号B |
|
9 |
保留，禁止接线 |
重要警告：3个串口的脚2与脚5（共6个脚）在产品内部短接在一起的，如果脚2接24V+，脚5接24V-，将短路烧坏模块内部线路。3个串口的脚6内部也短接在一起的。3个串口的脚7内部也短接在一起。
通信电平：三个串口的脚3为RS485 A，脚8为RS485 B。支持PPI、Modbus，自定义等多种协议，由工作模式设定（在后面介绍）。
|
AN系列扩展 |
|
型号 |
订货号 |
说明 |
|
NET通信模块 |
NET-7J1P3 |
工作环境温度：0-55℃(无结冰，无凝露) |
|
NET通信模块 |
NET-8J1P3 |
工作环境温度：0-50℃(无结冰，无凝露) |
|
